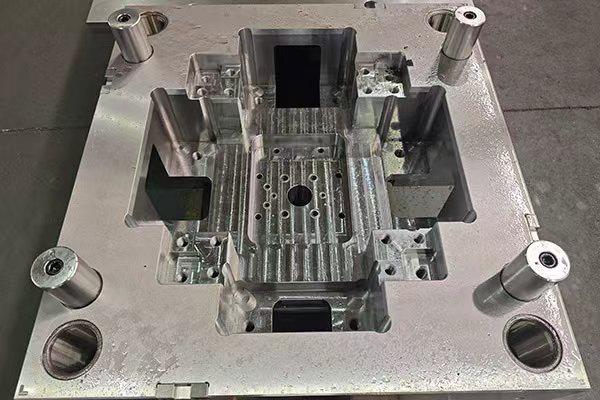

级进模架

1. ‌模板层叠结构‌

   • ‌上垫板‌：防止冲头压入模座，保护模座并固定检出装置。
   • ‌上夹板‌：固定冲头、导柱及弹簧。
   • ‌脱料板组件‌：
     • 脱料板压料、脱料并保护冲头；
     • 脱料背板控制下死点并传递弹簧力。
   • ‌下模板与下垫板‌：固定入块、导料板，增强入块支撑强度。

2. ‌垫脚的特殊设计‌

   • ‌马模垫脚‌：自带消钉孔（如腰型孔）减少震动噪音，区别于普通垫脚。
   • ‌螺丝规格‌：根据模具尺寸选择（如大型模架用M24螺丝），支持单螺丝配消钉组合。

‌二、安装步骤与关键事项‌

1. ‌定位与固定‌：
   • 清扫冲床工作台，下模靠定位销初定位后锁紧；
   • 滑块下降接触上模后固定，再拆除保管部件。
2. ‌高度调整‌：
   • 闭模高度需分两步设定：先高于设计值调试，再调至精确值。
3. ‌附属装置‌：
   • 连接误送检出器，配置顶料销、平衡气缸压力（如弹簧预压需止符螺丝调节）。

‌三、优化设计要点‌

• ‌自动开孔‌：模座与螺丝孔可自动求差生成，减少后续加工。
• ‌高精度要求‌：工步积累误差需≤0.002mm/步（如引线框模具）。
• ‌复合冲裁‌：内引线采用复位冲裁（废料复入带料）提升精度及凹模寿命。

通过上述结构协同，级进模架实现高效冲压与长寿命运行，尤其适用于小型复杂零件的大批量生产。
