塑胶模架开框 公差测量与控制

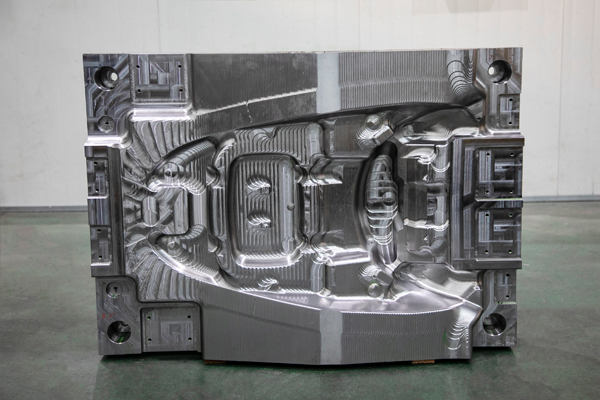

塑胶模架开框的公差测量与控制需结合加工工艺、材料特性及检测手段综合实施，具体规范如下：

一、测量方法与设备

1. ‌精密量具应用‌

   • 关键尺寸（如定位槽、深度）使用三次元测量仪（CMM），精度±0.003mm，取点密度≥5点/100mm；常规尺寸采用数显千分尺（精度±0.01mm）或游标卡尺。
   • 形位公差（平面度、垂直度）通过激光跟踪仪或光学平面干涉仪检测，平面度要求≤0.02mm/100mm。

2. ‌非接触式测量‌

   • 复杂曲面采用3D扫描仪，点云密度0.05mm，数据与CAD模型比对偏差≤0.05mm。

二、控制流程与标准

（一）加工阶段控制

1. ‌公差预补偿设计‌

   • 深度方向预留铣削余量0.2mm，装配前精修至理论值；模框与模仁配合单边间隙取0.02-0.05mm（H7/g6配合）。
   • 高收缩材料（如PP）深度公差取上限（+0.05mm），玻纤增强材料公差带放大20%-30%。

2. ‌工艺参数优化‌

   • CNC加工：主轴转速≥8000rpm，进给速度≤0.1mm/齿，减少切削应力变形。
   • 电极损耗补偿：电火花加工时，电极尺寸补偿量按公差等级调整（PT1级补偿+0.005mm）。

（二）装配验证流程

1. ‌极限样品测试‌
   • 制作公差带75%（上限件）与25%（下限件）的极限样品，模拟批量装配状态。
2. ‌形位公差修正‌
   • 定位孔同轴度超差时，采用镶件孔研磨修正，修正量≤0.01mm/100mm。

三、公差等级与尺寸对应表

依据GB/T 14486-2008标准：

*L为尺寸长度（mm），用于大尺寸补偿热变形

四、环境与材料管理

1. ‌恒温控制‌
   • 测量环境：23±2℃，湿度50±10%RH，工件恒温≥4小时。
2. ‌portant;">材料变形补偿‌
   • 热膨胀修正公式：

   • ΔL=L0⋅α⋅ΔT
     （L0为基准尺寸，$\alpha$为材料膨胀系数，钢模取11.5×10⁻⁶/℃，$\Delta T$为温差）。

五、特殊案例调整方案

• ‌汽车仪表板卡扣孔超差‌：保压压力提升至85MPa（原70MPa），延长保压时间2秒，孔径波动从±0.15mm收窄至±0.08mm。
• ‌透明件光畸变控制‌：模具抛光至Ra≤0.012μm，波纹度要求＜0.005mm。

‌提示‌：批量生产时需每500模次复测关键尺寸，累积变形＞0.05mm需模具维护。
