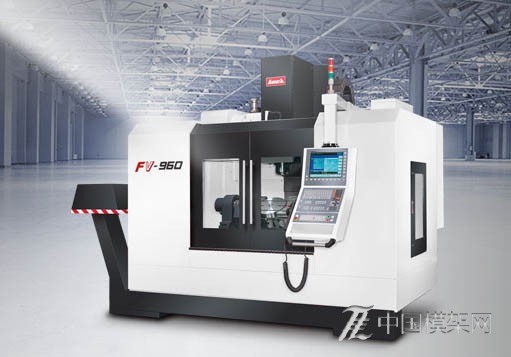

FV-960 系列
源自于亚崴五轴加工机成熟的研发技术与制造能力，特别针对中小型复杂工件所开发的 FV-960 系列，以高功率直结式主轴及强力滚柱型线性滑轨为基础，结合高性能 A、C 轴旋转工作台；提供您高效率、全方位的五轴同动加工能力，是所有同级机种中具备最高性价比的机种之一，充分符合您今日与未来的各种加工需求。
FV-960 全方位的应用领域
航太工业
高精度、高复杂度工件的加工需求
汽车工业
高精度、高稳定性工件的加工需求
生医及运动器材工业
高效率、不易切削工件材质的加工需求
高刚性结构
.png)
所有铸件结构皆经过 FEM 有限元素分析，具有设计最佳化、结构轻量化等优点，确保整机最佳结构刚性
A. 刀库及刀具之重量由立柱结构承载，换刀可靠且准确
B. △ ( Delta ) 大跨距立柱结构，即使高速位移头部亦不晃动，提供极佳的切削刚性
C. 立柱与底座结合面等关键接触面，皆经过手工铲花程序，以达成最佳的组装精度、结构强度与均衡负载
D. 底座采用最佳跨距设计，提供优异的支撑刚性，确保最佳动态精度
E. 三轴标准配置高解析度全闭回路光学尺，可确保极致的定位与重覆精度
F. 三轴采用高刚性滚柱型线性滑轨设计，兼具线轨的快速移动、低磨耗与硬轨的重切削刚性等特色。X / Y 轴快速进给速率可达 36 m/min.
G. X 轴螺杆之马达座、轴承座，与底座采用一体式设计，可确保轴向系统之整体刚性并避免螺杆之旋转变形
高性能旋转工作台
高性能 A、C 轴旋转工作台，可提供五轴同动连续加工或 4+1 轴定角度五面加工之能力，满足各种复杂工件之加工需求
|
项目
|
规格
|
|
|---|---|---|
|
工作台尺寸
|
560 x 365 mm
|
|
|
盘面直径
|
O 350 mm
|
|
|
T 型槽宽
|
12H7 mm
|
|
|
工作台最大载重量
|
0˚~45˚
|
200 kg
|
|
45˚~120˚
|
100 kg
|
|
|
最小分度单位
|
0.001˚
|
|
|
A 轴倾斜角度范围
|
-42˚ ~ +120˚
|
|
|
C 轴旋转角度范围
|
360˚
|
|
|
A 轴最大转速
|
22.2 rpm
|
|
|
C 轴最大转速
|
13.3 rpm
|
|
|
定位精度 ( A / C )
|
45 / 15 arc-sec
|
|
|
重覆精度 ( A / C )
|
8 / 6 arc-sec
|
|
高性能直结式主轴
直结式传动设计，可隔离主轴马达转动所产生的热量，减少热变位，提升长时间加工精度.jpg)
浮动式油压松刀机构，松刀时主轴轴承不受任何力量，可延长轴承之使用年限
主轴头之主轴结合面、马达连接钣皆经过手工铲花程序，以确保极致的性能与精度
采用高功率 HEIDENHAIN 主轴马达设计，并提供 12,000 rpm 与 15,000 rpm 两种选择，满足各种加工特性
|
重要诸元
|
FV-960
|
|
|---|---|---|
|
X 轴行程
|
960 mm
|
|
|
Y 轴行程
|
600 mm
|
|
|
Z 轴行程
|
480 mm
|
|
|
A 轴倾斜角度范围
|
162˚ ( -42˚ ~ +120˚ )
|
|
|
C 轴旋转角度范围
|
360˚
|
|
|
主轴鼻端至立柱轨道面距离
|
800 mm
|
|
|
主轴鼻端至工作台中心距离
|
100 ~ 580 mm
|
|
|
工作台
|
||
|
工作台尺寸 ( X x Y )
|
560 x 365 mm ( O 350 mm )
|
|
|
工作台最大载重量
|
0˚ ~ 45˚
|
200 kg
|
|
45˚ ~ 120˚
|
100 kg
|
|
|
主轴
|
||
|
主轴内孔规格
|
BBT40
|
|
|
主轴马达 ( 连续 / 30 分钟 )
|
10 / 14 kW ( 11 / 15 kW 选配 )
|
|
|
主轴转速
|
12,000 rpm ( 15,000 rpm 选配 )
|
|
|
三轴进给
|
||
|
X / Y 轴快速进给速率
|
36 m/min.
|
|
|
Z 轴快速进给速率
|
24 m/min.
|
|
|
切削进给速率
|
1-10 m/min.
|
|
|
刀库
|
||
|
刀库容量
|
30 T ( 32 T / 60 T Opt. )
|
|
|
最大刀具长度
|
250 mm
|
|
|
最大刀具重量
|
7 kg
|
|
|
最大刀具直径 / 邻刀空
|
O 76 mm / O 150 mm
|
|
|
精度
|
||
|
定位精度 ( JIS B 6338 )
|
± 0.01 mm
|
|
|
定位精度 ( VDI 3441 )
|
P = 0.01 mm
|
|
|
重现精度 ( JIS B 6338 )
|
± 0.003 mm
|
|
|
重现精度 ( VDI 3441 )
|
Ps = 0.008 mm
|
|
|
一般规格
|
||
|
控制器
|
HEIDENHAIN iTNC530 / FANUC Oi -MD
|
|
|
电力需求
|
45 kVA
|
|
|
气压需求
|
6 kg/cm2
|
|
|
机器重量
|
7,400 kg
|
|
|
机械占地面积 ( 长 x 宽 x 高 )
|
3,100 x 2,200 x 3,070 mm
|
|
