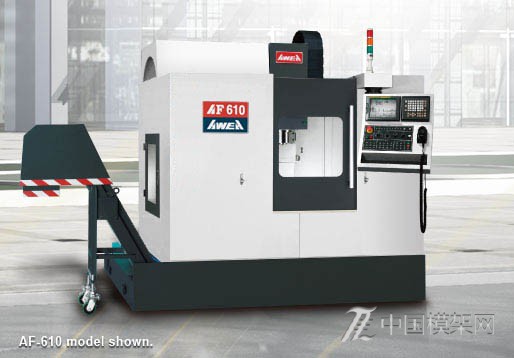

AF-510/AF-650/AF-860/AF-1000/AF-1250/AV-610/AV-1000/AV-1250
挟带着先进科技与高品质零件，亚崴 AF / AV 系列高速加工中心机以高刚性米汉纳铸铁为基础，三轴采用高精密线性滑轨及滚珠螺杆，搭配 8,000 ~ 15,000 rpm 直结式主轴 ( AF 系列 ) 或 8,000 rpm 皮带式主轴 ( AV 系列 ) ，另可选配大扭力齿轮式主轴以及其他高品质选用配件。高速且精密的切削能力。完全符合您今日及未来的各种切削需求。
超快轴向进给，X、Y 轴分别可达 48 m/ min. *1
超大的Y轴行程，提供充足的加工范围。
全包覆防护钣金将车削铁屑与冷却液隔离在机床内，提供您安全的工作环境
所有滑板、立柱及滚珠导螺杆结构皆以手工铲花，以达成最大组装精度，结构刚性及均衡负载
*1 : 限AF-1250机型，其他机型请见规格表。
|
机型
|
AF/AV-610
|
AF/AV-860
|
AF/AV-1000
|
AF/AV-1060
|
AF/AV-1250
|
|---|---|---|---|---|---|
|
主轴内孔规格
|
BT 40
|
||||
|
X 轴行程
|
610 mm
|
860 mm
|
1,020 mm
|
1,060 mm
|
1,250 mm
|
|
Y 轴行程
|
450 mm
|
600 mm
|
550 mm
|
600 mm
|
620 mm
|
|
Z 轴行程
|
450 mm
|
600 mm
|
635 mm
|
600 mm
|
620 mm
|
AF / AV 系列搭载标准20支刀斗笠式刀库，另可选配24支刀圆盘式刀库。
.jpg)
.jpg)
高刚性结构设计
运用有限元素分析 ( FEM )，让一体成型的床台与大尺寸Y型立柱之加强肋达到最佳化设计，机械强度较传统设计增加40%。所以AF/AV 系列产品可以从事极重切削并保持长期超高精度。
具高效能加强肋之床台不仅是一体铸造，而且采用高张力FC 30 米汉纳铸铁( 工业标准 : FC 20~25 )，并加上热流平衡设计，能满足长年加工使用之需求，也因FC 30等级铸件能提供较大的防震阻尼及减低变形量，使得机台不但耐用而且具有特别突出的性能表现。
.jpg)
极致切削能力
为符合所有客户不同加工型态之需求，AF/AV 系列除提供高速精密直结式主轴及大马力皮带式主轴外，并可选配两段变速齿轮式主轴。
直结式主轴具备高转速、高回转精度、低噪音、低震动以及低热变位等优异特性
.jpg)
.jpg)
.jpg)
AF 系列规格表
|
X / Y / Z 轴
|
AF-650
|
AF-760
|
AF-860
|
AF-1000
|
AF-1060
|
AF-1250
|
AF-1460
|
AF-1400
|
AF-1600
|
|---|---|---|---|---|---|---|---|---|---|
|
X 轴行程 ( mm )
|
650
|
760
|
860
|
1,020
|
1,060
|
1,250
|
1,400
|
1,400
|
1,600
|
|
Y 轴行程 ( mm )
|
510
|
510
|
600
|
550
|
600
|
620
|
620
|
800
|
800
|
|
Z 轴行程 ( mm )
|
510
|
510
|
600
|
635
|
600
|
620
|
620
|
800
|
800
|
|
工作台尺寸 ( mm )
|
750 x
510 |
860 x
510 |
1,000 x
600 |
1,200 x
550 |
1,200 x
600 |
1,350 x
620 |
1,500 x
620 |
1,500 x
800 |
1,700 x
800 |
|
T 型槽尺寸 ( mm )
|
4 x 14 x 100
|
5 x 18 x 100
|
5 x 18 x 150
|
||||||
|
工作台最大载重量
( kg ) |
500
|
500
|
700
|
700
|
700
|
1,000
|
1,000
|
1,200
|
1,500
|
|
主轴中心至
立柱轨道面距离 ( mm ) |
600
|
600
|
760
|
610
|
760
|
753
|
753
|
963
|
963
|
|
主轴鼻端至
工作台距离 ( mm ) |
100 ~
610 |
100 ~
610 |
100 ~
700 |
100 ~
735 |
100 ~
700 |
100 ~ 720
|
200 ~ 1000
|
||
|
主轴马达转速
( rpm ) |
直结式 10,000 / 12,000 / 15,000
|
直结式 8,000
|
|||||||
|
主轴马达输出 ( kW )
( 连续 / 30 分 ) |
5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
|
11 / 15
|
|||||||
|
主轴内孔规格
|
BT 40
|
BT 50
|
|||||||
|
X / Y 轴快速进给
( m / min. ) |
32
|
32
|
48
|
36
|
48
|
48
|
48
|
30
|
30
|
|
Z 轴快速进给
( m / min. ) |
24
|
24
|
32
|
24
|
32
|
36
|
36
|
24
|
24
|
|
三轴切削进给
( m / min. ) |
1 - 10
|
1 - 8
|
|||||||
|
刀库容量
|
斗笠式刀库 20 支刀
|
||||||||
|
最大刀具直径 /
邻刀空 ( mm ) |
80 / 150
|
127 / 200
|
|||||||
|
最大刀长 ( mm )
|
300
|
350
|
|||||||
|
最大刀重 ( kg )
|
7
|
15
|
|||||||
|
控制器
|
FANUC Oi - MD / M 700*1
|
||||||||
|
气压需求 ( kg / cm² )
|
6
|
||||||||
|
电力需求 ( KVA )
|
25
|
25
|
30
|
30
|
30
|
35
|
35
|
40
|
40
|
|
冷却水箱容量 ( L )
|
320
|
320
|
355
|
350
|
400
|
460
|
480
|
505
|
518
|
|
机器重量 ( kg )
|
4,200
|
4,200
|
5,800
|
7,000
|
7,000
|
8,000
|
8,200
|
14,000
|
16,000
|
AV 系列规格表
|
X / Y / Z 轴
|
AV-650
|
AV-760
|
AV-860
|
AV-1000
|
AV-1060
|
AV-1250
|
AV-1460
|
|---|---|---|---|---|---|---|---|
|
X 轴行程 ( mm )
|
650
|
760
|
860
|
1,020
|
1,060
|
1,250
|
1,400
|
|
Y 轴行程 ( mm )
|
510
|
510
|
600
|
550
|
600
|
620
|
620
|
|
Z 轴行程 ( mm )
|
510
|
510
|
600
|
635
|
600
|
620
|
620
|
|
工作台尺寸 ( mm )
|
750 x 510
|
860 x 510
|
1,000 x 600
|
1,200 x 550
|
1,200 x 600
|
1,350 x 620
|
1,500 x 620
|
|
T 型槽尺寸 ( mm )
|
4 x 14 x 100
|
5 x 18 x 100
|
|||||
|
工作台最大载重量
( kg ) |
500
|
500
|
700
|
700
|
700
|
1,000
|
1,000
|
|
主轴中心至
立柱轨道面距离 ( mm ) |
570
|
570
|
760
|
610
|
760
|
753
|
753
|
|
主轴鼻端至
工作台距离 ( mm ) |
100 ~ 610
|
100 ~ 610
|
100 ~ 700
|
100 ~ 735
|
100 ~ 700
|
100 ~ 720
|
|
|
主轴马达转速
( rpm ) |
皮带式 8,000 / 10,000
|
||||||
|
主轴马达输出
( 连续 / 30 分 ) ( kW ) |
7.5 / 11
|
||||||
|
主轴内孔规格
|
BT 40
|
||||||
|
X / Y 轴快速进给
( m / min. ) |
32
|
32
|
48
|
36
|
48
|
48
|
48
|
|
Z 轴快速进给
( m / min. ) |
24
|
24
|
32
|
24
|
32
|
36
|
36
|
|
三轴切削进给
( m / min. ) |
1 - 10
|
||||||
|
刀库容量
|
斗笠式刀库 20 支刀
|
||||||
|
最大刀具直径 /
邻刀空 ( mm ) |
80 / 150
|
||||||
|
最大刀长 ( mm )
|
300
|
||||||
|
最大刀重 ( kg )
|
7
|
||||||
|
控制器
|
FANUC Oi - MD / M 700*1
|
||||||
|
气压需求 ( kg / cm² )
|
6
|
||||||
|
电力需求 ( KVA )
|
25
|
25
|
30
|
30
|
35
|
||
|
冷却水箱容量 ( L )
|
310
|
310
|
355
|
350
|
400
|
460
|
480
|
|
机器重量 ( kg )
|
4,200
|
4,200
|
5,800
|
7,000
|
7,000
|
8,000
|
8,200
|
