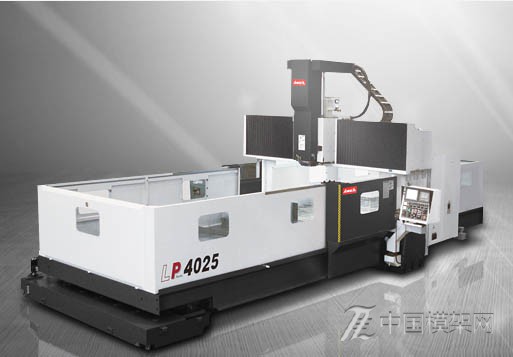

LP2516/LP3016/LP4016/LP5016/LP3021/LP4021
LP5021/LP6021/LP3025/LP4025/LP5025/LP6025/LP4033/LP5033/LP6033/LP7033 秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 LP 系列龙门型加工中心机，凭藉着大马力、高刚性结构，结合高品质、自动化等周边配备与完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用
LP 系列另可选配自动化交换头库与立卧换刀系统成为五面加工机，更弹性的加工能力可充分符合您今日与未来的各种加工需求
LP 产品地图 ( 三轴行程 )
.jpg)
系列化产品线，规格齐全，搭配高弹性之自动化交换头库与立卧换刀系统，提供全自动化、高效能与高生产性之加工性能
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求
X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升
Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。 ( 选用直结式高速主轴，Z 轴可选择滚柱型线性滑轨设计 )
高刚性结构
一体式底座采用复合四滑轨设计，底座尺寸依行程长度比例加大，消除工作台悬垂问题，确保最佳支撑刚性
大跨距对称式中心驱动设计，X 轴滚珠导螺杆在运动轴向中心，提供高精度与重负荷之轴向进给能力，避免因偏置驱动所产生之移动件游离与导轨磨耗不均匀等现象发生
配置螺杆减震机构，降低长尺寸螺杆悬垂回转之震动，提升加工精度
LP-2516 / 3016 / 4016 / 5016 一体式底座，采用滚柱型线性滑轨设计
|
|
LP-2516
|
LP-3016
|
LP-4016
|
LP-5016
|
|---|---|---|---|---|
|
重要诸元
|
||||
|
X 轴行程
|
2,500 mm
|
3,000 mm
|
4,000 mm
|
5,000 mm
|
|
Y 轴行程
|
1,600 mm
|
|||
|
Z 轴行程
|
760 mm
|
|||
|
主轴鼻端至工作台面距离
|
240 ~ 1,000 mm
|
|||
|
双柱间距离
|
1,700 mm
|
|||
|
工作台
|
||||
|
工作台尺寸 ( X 方向 )
|
2,310 mm
|
3,260 mm
|
4,200 mm
|
5,000 mm
|
|
工作台尺寸 ( Y 方向 )
|
1,500 mm
|
|||
|
工作台最大载重量
|
8,000 kg
|
10,000 kg
|
12,000 kg
|
14,000 kg
|
|
主轴
|
||||
|
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|||
|
主轴转速
|
6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 )
|
|||
|
主轴内孔规格
|
BT50 ( ISO50 ) / DIN69871-A ( 选配 )
|
|||
|
主轴进给
|
||||
|
快速进给速率 X 轴
|
20,000 mm / min.
|
20,000 mm / min.
|
15,000 mm / min.
|
10,000 mm / min.
|
|
快速进给速率 Y 轴
|
20,000 mm / min.
|
|||
|
快速进给速率 Z 轴
|
15,000 mm / min.
|
|||
|
切削进给速率
|
1 ~ 10,000 mm / min.
|
|||
|
刀库
|
||||
|
刀库容量
|
32 支刀 ( 40 选配 )
|
|||
|
最大刀具直径 / 邻刀空
|
O 127 / O 215 mm
|
|||
|
最大刀具长度
|
400 mm
|
|||
|
最大刀具重量
|
20 kg
|
|||
|
精度
|
||||
|
定位精度 ( JIS B 6338 )
|
± 0.015 / 全长 mm
|
|||
|
定位精度 ( VDI 3441 )
|
P ≤ 0.020 mm / 全长
|
P ≤ 0.025 mm / 全长
|
P ≤ 0.030 mm / 全长
|
P ≤ 0.040 mm / 全长
|
|
重现精度 ( JIS B 6338 )
|
± 0.003 mm
|
|||
|
重现精度 ( VDI 3441 )
|
Ps ≤ 0.015 mm
|
Ps ≤ 0.020 mm
|
Ps ≤ 0.025 mm
|
Ps ≤ 0.030 mm
|
|
一般规格
|
||||
|
电力需求
|
220 ± 10 %
|
|||
|
气压压力需求 ( 最少 )
|
5 ~ 8 ( 5 ) kg / cm²
|
|||
|
油压箱容量 ( 油压泵 )
|
120 liter ( 7.5 HP )
|
|||
|
润滑油箱容量
|
6 liter
|
|||
|
切削液容量 ( 切削液泵 )
|
420 liter ( 1.5 HP )
|
|||
|
机器净重
|
26,000 kg
|
28,500 kg
|
33,000 kg
|
36,000 kg
|
