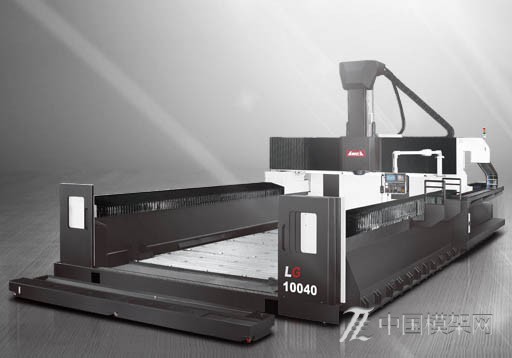

LG 系列
秉持龙门世家所代表的成熟制造能力与创新研发技术,亚崴 LG 系列天车式龙门型加工中心机,运用天车式结构独具之优势,结合独家专利 “横梁下垂调整机构”与大马力、高刚性等特性,提供您超大型工件全方位的加工对策。并因此广为航太、造船、能源以及工具机产业所采用。LG 系列另可选配自动交换头库与立卧换刀系统成为五面加工机,更为弹性的加工能力可充分符合您今日与未来的各种加工需求。
系列化之产品线,规格齐全。搭配高性能自制附加头模组与自动头库、立卧换刀系统,提供高附加价值大型工件之产出能力
模组化之齿轮式或内藏式主轴设计,提供不同的切削特性,符合多样化的加工需求
2,500 kg/m² 重负荷固定式工作台,满足重型工件的各种加工需求
落地式刀库配置于机台后侧,换刀迅速且操作与维护更为方便
大型分离式水箱与工作台两侧之螺旋卷屑器,方便人员维护,提高切屑移除效率并确保冷却效能
天车式结构设计提供极佳且稳定之动态精度。同时占地面积较定柱式机型减少 40% 以上
高刚性结构
结合模组化设计理念与独家专利技术,提供 LG 系列商品化超大型加工机之能力,并领先台湾业界推出 7,000 mm 横梁之超大型加工中心机“ LG-20070 ”
重负荷工作台采高刚性双层结构设计,承载重型工件不易变形。而落地式设计可使得工作台与地基紧密的结合,有效抑制切削震动,确保加工精度
模组化 X 轴
工作台、侧柱等结构皆采模组化设计,X 轴行程可依需求弹性加长,满足各种超大型工件之加工需求
X 轴采用亚崴伺服同动控制技术,可确保最佳之动态精度
横梁下垂调整机构 ( 独家专利 )
有效克服物理极限,降低 7,000 mm 以上超大跨距横梁之自重变形,确保最佳之加工精度
所有结构件皆透过 FEM 有限元素分析,具有设计最佳化,结构轻量化等优点,确保整机最佳结构刚性
横梁、侧柱皆采高刚性结构设计,且横梁与滑座接触面经过精密手工铲花程序,确保最佳组装精度、结构强度及均衡负载
Z 轴采用重负荷滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升
X 轴行程 4 m / 5 m 之机型 采用大尺寸双导螺杆、双伺服马达及双线性光学尺同步控制驱动,将同动误差降至最低,确保最佳动态精度
X 轴行程 6 m 以上之机型 采用专利无背隙齿轮齿条结构搭配 1μm 高解析度之线性光学尺,确保极致的动态精度
LG-30 系列 天车式龙门型加工中心机
重要诸元
|
|||||
---|---|---|---|---|---|
X 轴行程
|
4,000 mm
|
5,000 mm
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
Y 轴行程
|
3,000 mm
|
||||
Z 轴行程
|
1,000 mm
|
||||
主轴鼻端至工作台面距离
|
200 ~ 1,200 mm
|
||||
双柱间距离 ( 加挡水板 )
|
3,800 mm ( 3,500 mm )
|
||||
工作台
|
|||||
工作台尺寸 ( X 方向 )
|
4,000 mm
|
5,000 mm
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
工作台尺寸 ( Y 方向 )
|
2,800 mm
|
||||
工作台最大载重
|
2,500 kg/m²
|
||||
主轴
|
|||||
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
||||
主轴转速
|
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) |
||||
主轴内孔规格
|
BT50 ( 7 / 24 )
|
||||
三轴进给
|
|||||
X 轴快速进给速率
|
12 m/min.
|
10 m/min.
|
20 m/min.
|
20 m/min.
|
20 m/min.
|
Y 轴快速进给速率
|
15 m/min.
|
||||
Z 轴快速进给速率
|
10 m/min.
|
||||
切削进给速率
|
10 m/min.
|
||||
刀库
|
|||||
刀库容量
|
32
|
||||
最大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
||||
最大刀具长度
|
350 mm
|
||||
最大刀具重量
|
20 kg
|
||||
精度
|
|||||
定位精度
( JIS B 6338 ) |
± 0.015 mm / 全长
|
||||
定位精度
( VDI 3441 ) / 全长 |
P = 0.025 mm
|
P = 0.030 mm
|
P = 0.035 mm
|
P = 0.040 mm
|
P = 0.050 mm
|
定位精度
( VDI 3441 ) Y / Z 轴 |
P = 0.025 mm / 全长
|
||||
重现精度
( JIS B 6338 ) |
± 0.003 mm
|
||||
重现精度
( VDI 3441 ) |
Ps = 0.018 mm
|
Ps = 0.022 mm
|
Ps = 0.026 mm
|
Ps = 0.030 mm
|
Ps = 0.038 mm
|
重现精度
( VDI 3441 ) Y / Z 轴 |
Ps = 0.020 mm
|
||||
一般规格
|
|||||
电力需求
|
220 ± 10 %
|
||||
气压需求 ( 最少 )
|
5 ~ 8 kg/cm²
|
||||
油压箱容量
|
120 liter
|
||||
润滑油箱容量
|
6 liter
|
||||
切削液容量
|
1,100 liter
|
LG-40 系列 天车式龙门型加工中心机
重要诸元
|
||||
---|---|---|---|---|
X 轴行程
|
5,000 mm
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
Y 轴行程
|
4,000 mm
|
|||
Z 轴行程
|
1,000 mm
|
|||
主轴鼻端至工作台面距离
|
200 ~ 1,200 mm
|
|||
双柱间距离 ( 加挡水板 )
|
4,800 mm ( 4,500 mm )
|
|||
工作台
|
||||
工作台尺寸 ( X 方向 )
|
5,000 mm
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
工作台尺寸 ( Y 方向 )
|
3,800 mm
|
|||
工作台最大载重
|
2,500 kg/m²
|
|||
主轴
|
||||
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|||
主轴转速
|
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) |
|||
主轴内孔规格
|
BT50 ( 7 / 24 )
|
|||
三轴进给
|
||||
X 轴快速进给速率
|
10 m/min.
|
20 m/min.
|
20 m/min.
|
20 m/min.
|
Y 轴快速进给速率
|
15 m/min.
|
|||
Z 轴快速进给速率
|
10 m/min.
|
|||
切削进给速率
|
10 m/min.
|
|||
刀库
|
||||
刀库容量
|
32 ( 60 选配 )
|
|||
最大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
|||
最大刀具长度
|
350 mm
|
|||
最大刀具重量
|
20 kg
|
|||
精度
|
||||
定位精度
( JIS B 6338 ) |
± 0.015 mm / 全长
|
|||
定位精度
( VDI 3441 ) / 全长 |
P = 0.030 mm
|
P = 0.035 mm
|
P = 0.040 mm
|
P = 0.050 mm
|
定位精度
( VDI 3441 ) Y / Z 轴 |
P = 0.030 mm / 全长
|
|||
重现精度
( JIS B 6338 ) |
± 0.003 mm
|
|||
重现精度
( VDI 3441 ) |
Ps = 0.022 mm
|
Ps = 0.026 mm
|
Ps = 0.030 mm
|
Ps = 0.038 mm
|
重现精度
( VDI 3441 ) Y / Z 轴 |
Ps = 0.025 mm
|
|||
一般规格
|
||||
电力需求
|
220 ± 10 %
|
|||
气压需求 ( 最少 )
|
5 ~ 8 kg/cm²
|
|||
油压箱容量
|
120 liter
|
|||
润滑油箱容量
|
6 liter
|
|||
切削液容量
|
1,300 liter
|
LG-50 系列 天车式龙门型加工中心机
重要诸元
|
||||
---|---|---|---|---|
X 轴行程
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
14,000 mm
|
Y 轴行程
|
5,000 mm
|
|||
Z 轴行程
|
1,000 mm
|
|||
主轴鼻端至工作台面距离
|
200 ~ 1,200 mm
|
|||
双柱间距离 ( 加挡水板 )
|
5,800 mm
|
|||
工作台
|
||||
工作台尺寸 ( X 方向 )
|
6,000 mm
|
8,000 mm
|
10,000 mm
|
14,000 mm
|
工作台尺寸 ( Y 方向 )
|
4,800 mm
|
|||
工作台最大载重
|
2,500 kg/m²
|
|||
主轴
|
||||
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|||
主轴转速
|
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) |
|||
主轴内孔规格
|
BT50 ( 7 / 24 )
|
|||
三轴进给
|
||||
X 轴快速进给速率
|
20 m/min.
|
|||
Y 轴快速进给速率
|
12 m/min.
|
|||
Z 轴快速进给速率
|
10 m/min.
|
|||
切削进给速率
|
10 m/min.
|
|||
刀库
|
||||
刀库容量
|
32 ( 60 选配 )
|
|||
最大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
|||
最大刀具长度
|
350 mm
|
|||
最大刀具重量
|
20 kg
|
|||
精度
|
||||
定位精度
( JIS B 6338 ) |
± 0.015 mm / 全长
|
|||
定位精度
( VDI 3441 ) / 全长 |
P = 0.035 mm
|
P = 0.040 mm
|
P = 0.050 mm
|
P = 0.060 mm
|
定位精度
( VDI 3441 ) Y / Z 轴 |
P = 0.040 mm / 全长
|
|||
重现精度
( JIS B 6338 ) |
± 0.003 mm
|
|||
重现精度
( VDI 3441 ) |
Ps = 0.026 mm
|
Ps = 0.030 mm
|
Ps = 0.038 mm
|
Ps = 0.045 mm
|
重现精度
( VDI 3441 ) Y / Z 轴 |
Ps = 0.030 mm
|
|||
一般规格
|
||||
电力需求
|
220 ± 10 %
|
|||
气压需求 ( 最少 )
|
5 ~ 8 kg/cm²
|
|||
油压箱容量
|
120 liter
|
|||
润滑油箱容量
|
6 liter
|
|||
切削液容量
|
1,600 liter
|
LG-70 系列 天车式龙门型加工中心机
重要诸元
|
||
---|---|---|
X 轴行程
|
10,000 mm
|
20,000 mm
|
Y 轴行程
|
7,000 mm
|
|
Z 轴行程
|
1,000 mm
|
|
主轴鼻端至工作台面距离
|
200 ~ 1,200 mm
|
|
双柱间距离 ( 加挡水板 )
|
7,800 mm ( 7,500 mm )
|
|
工作台
|
||
工作台尺寸 ( X 方向 )
|
10,000 mm
|
20,000 mm
|
工作台尺寸 ( Y 方向 )
|
6,800 mm
|
|
工作台最大载重
|
2,500 kg/m²
|
|
主轴
|
||
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|
主轴转速
|
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 ) 6,000 / 8,000 内藏式主轴 ( 选配 ) |
|
主轴内孔规格
|
BT50 ( 7 / 24 )
|
|
三轴进给
|
||
X 轴快速进给速率
|
15 m/min.
|
|
Y 轴快速进给速率
|
12 m/min.
|
|
Z 轴快速进给速率
|
10 m/min.
|
|
切削进给速率
|
10 m/min.
|
|
刀库
|
||
刀库容量
|
32 ( 60 选配 )
|
|
最大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
|
最大刀具长度
|
350 mm
|
|
最大刀具重量
|
20 kg
|
|
精度
|
||
定位精度
( JIS B 6338 ) |
± 0.015 mm / 全长
|
|
定位精度
( VDI 3441 ) / 全长 |
P = 0.050 mm
|
P = 0.010 mm
|
定位精度
( VDI 3441 ) Y / Z 轴 |
P = 0.040 mm / 全长
( 光学尺 ) |
|
重现精度
( JIS B 6338 ) |
± 0.003 mm
|
|
重现精度
( VDI 3441 ) |
Ps = 0.038 mm
|
Ps = 0.080 mm
|
重现精度
( VDI 3441 ) Y / Z 轴 |
Ps = 0.030 mm
( 光学尺 ) |
|
一般规格
|
||
电力需求
|
220 ± 10 %
|
|
气压需求 ( 最少 )
|
5 ~ 8 kg/cm²
|
|
油压箱容量
|
120 liter
|
|
润滑油箱容量
|
6 liter
|
|
切削液容量
|
1,800 liter
|
