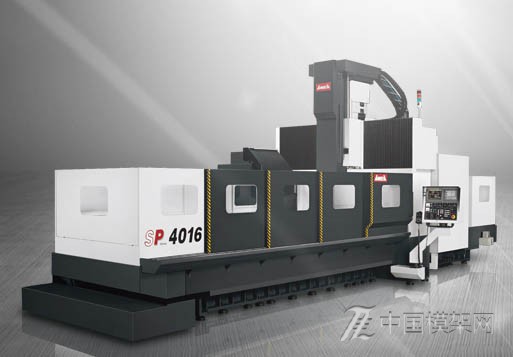

SP2016/SP3016/SP4016
秉持龙门世家所代表的成熟制造能力与创新研发技术，亚崴 SP 系列龙门型加工中心机，凭藉着大马力、高刚性结构，结合高品质、自动化等周边配备与完整的系列规格尺寸，提供您高效能、高生产力的加工对策；广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用
SP 产品地图 ( 三轴行程 )
.jpg)
凭藉先进的研发技术与严格的装配检验流程，将 SP 超高性能龙门型加工中心机的刚性、加工效率与精度发挥到极致
模组化的主轴设计，提供不同的切削特性，符合多样化的加工需求
X、Y 轴采用超高刚性滚柱型线性滑轨，兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色，刚性与控制性大幅提升
Z 轴采用高刚性硬轨设计，经热处理后再精密研磨，适合重切削。 ( 选用直结式高速主轴，Z 轴可选择滚柱型线性滑轨设计 )
高刚性结构
门桥与底座采用一体成型的铸件结构设计，接触面皆经过精密手工铲花程序，确保最佳组装精度、结构 强度及均衡负载
工作台采用双层加强肋中空抑震结构，提升加工的稳定度
所有结构件皆透过 FEM 有限元素分析，具有设计最佳化、结构轻量化等优点，确保整机最佳结构刚性
.jpg)
主轴端面精密铲花
优异的品质源自于精湛的铲花工艺，所有接触面皆经过精密手工铲花程序
精度回馈系统
采用半闭回路设计，螺杆尾端直接与解码器连结，精确反应螺杆转动位置，确保良好的定位精度
轴向进给跳脱机构
三轴螺杆皆配置机械式扭力限制器，有效减少因过负载或撞机对机器造成的损害
|
|
SP-2016
|
SP-3016
|
SP-4016
|
|
|---|---|---|---|---|
|
重要诸元
|
||||
|
X 轴行程
|
2,100 mm
|
3,060 mm
|
4,000 mm
|
|
|
Y 轴行程
|
1,600 mm
|
|||
|
Z 轴行程
|
760 mm
|
|||
|
主轴鼻端至工作台面距离
|
240 ~ 1,000 mm
|
|||
|
双柱间距离
|
1,700 mm
|
|||
|
工作台
|
||||
|
工作台尺寸 ( X 方向 )
|
2,310 mm
|
3,260 mm
|
4,200 mm
|
|
|
工作台尺寸 ( Y 方向 )
|
1,500 mm
|
|||
|
工作台最大载重量
|
8,000 kg
|
10,000 kg
|
12,000 kg
|
|
|
主轴
|
||||
|
主轴马达 ( 连续 / 30 分 )
|
22 / 26 kW ( 30 / 35 HP )
|
|||
|
主轴转速
|
6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 )
|
|||
|
主轴内孔规格
|
BT50 ( ISO50 ) / DIN69871-A ( 选配 )
|
|||
|
主轴进给
|
||||
|
快速进给速率 X 轴
|
20,000 mm / min.
|
20,000 mm / min.
|
15,000 mm / min.
|
|
|
快速进给速率 Y 轴
|
20,000 mm / min.
|
|||
|
快速进给速率 Z 轴
|
15,000 mm / min.
|
|||
|
切削进给速率
|
1 ~ 10,000
mm / min. |
|||
|
刀库
|
||||
|
刀库容量
|
32 支刀 ( 60 / 90 / 120 选配 )
|
|||
|
最大刀具直径 / 邻刀空
|
O 127 / 215 mm
|
|||
|
最大刀具长度
|
350 mm
|
|||
|
最大刀具重量
|
20 kg
|
|||
|
精度
|
||||
|
定位精度 ( JIS B 6338 )
|
± 0.015 mm / 全长
|
|||
|
定位精度 ( VDI 3441 )
|
P ≤ 0.020 mm / 全长
|
P ≤ 0.025 mm / 全长
|
P ≤ 0.030 mm / 全长
|
|
|
重现精度 ( JIS B 6338 )
|
± 0.003 mm
|
|||
|
重现精度 ( VDI 3441 )
|
Ps ≤ 0.015 mm
|
Ps ≤ 0.020 mm
|
Ps ≤ 0.025 mm
|
|
|
一般规格
|
||||
|
电力需求
|
220 ± 10 %
|
|||
|
气压压力需求 ( 最少 )
|
5 ~ 8 ( 5 ) kg / cm²
|
|||
|
油压箱容量 ( 油压泵 )
|
120 liter ( 10 HP )
|
|||
|
润滑油箱容量
|
6 liter
|
|||
|
切削液容量 ( 切削液泵 )
|
450 liter ( 1.5 HP )
|
|||
|
机器净重
|
23,000 kg
|
27,500 kg
|
30,000 kg
|
|
