在模具加工业界及零部件加工业界中，不断在追求如何能更进一步地缩短制造周期。特别是如何提高粗加工效率，实现高效率加工由为重要。在大悬长等不稳定切削环境下，大切削去除率及经济型双面负角刀片的采用，可实现粗加工高效率化及削减制造成本目标。因此，现向各位介绍由本公司正前角机夹式刀片优化而来，同时具有其同等以上的切削去除率的新产品【双面快魔王GMX】（图1）。

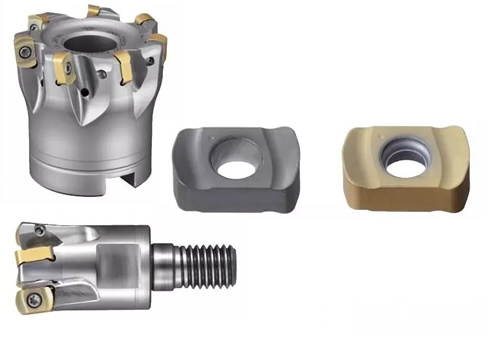

图1.双面快魔王
2. 高效率粗加工用机夹式刀具
「双面快魔王GMX」
2.1 高进给的刃口形状
直线刃形及R刃形的有机结合，配上最适宜的切削角度，保证了刃口强度，同时削减了切屑的厚度，使加工更为稳定。当切深为ap=0.6mm时，切屑厚度比本公司传统产品降低14%，因此，可以提高每刃进给量，大幅缩短加工时间。（图2）（意匠申请）
图2.适宜的切削刃形状
2.2高强度刀片形状
刀片厚度4mm，是本公司传统产品约1.2倍的断面强度，轻松应对断续切削。
2.3 倾斜切入的性能
通过最小化内刃的径向前角，直径为φ25的刀具，其倾斜切入角度最大可为1°，同本公司传统的正角型刀片具有同等的倾斜切入性能。从而实现高效率的型腔加工。
2.4刀片材质
刀片材质有针对35HRC以下的碳素钢、合金钢、预硬钢等粗加工用的「JC7560P」材质，及适合50HRC以下的淬火钢、耐磨性及耐崩刃性能优良的「JC8118P」。
2.5 G-body
采用高刚性、耐久性优良的「G-body」，确保稳定的切削性能。
3. 切削性能测试
双面快魔王的切削性能测试结果如下述所示
3.1 切削阻力
加工碳素钢(S50C)的结果如下，加工机床为BT50的立式加工中心。
刀盘型号：MXG-4025-M12(φ25X4刃)
刀片型号：ENMU100412ZER-PM
刀片材质：JC8118P
加工参数Vc=120m/min、fz=1.0mm/t、
ap=0.6mm、ae=15mm、顺铣、风冷；仅1刃切削。
图3为切削阻力的比较。
图3.切削阻力比较（S50C)
与本公司传统的正前角型刀具相比，其切削阻力降低。这就是优化刃口形状，把切削厚度降低了14%的表现。同时，也是负角型刀片采用正前角的设计，降低了切削阻力的成功事例。
3.2 切屑形状比较
被加工材料及fz、ap以外的加工参数同3.1比较的加工参数一样，fz=0.5、1.0、1.5(mm/t)、ap=
=0.4、0.6、1.0(mm)各切3次、合计9次，加工时的切屑形状如图4所示。
图4.切削形状比较（S50C)
无论是哪种参数，切屑形状稳定，并可看出切削时产生的切削热得到了有效的抑制，同时降低了切削阻力，具有大切屑去除量的优良性能。在高效率型腔加工中，排屑性能显得由为重要，双面快魔王采用了最优化容屑槽形状及刀体构造，使生成的切屑可以更顺畅地排出。
4. 不锈钢寿命评价
下记是加工不锈钢SUS630的结果。加工机床为BT50的立式加工中心。
刀盘型号：MXG-4025-M12(φ25X4刃)
刀片型号：ENMU100412ZER-PM
刀片材质：JC8118P
加工参数Vc=120m/min、fz=0.6mm/t、ap=0.8mm、ae=15mm、逆铣＆顺铣(锯齿加工)、风冷：1N。
5.寿命比较（SUS630)
图5为双面快魔王及A公司、B公司的双面高进给型刀具的寿命比较。A公司刀盘加工25m后刀片大面积崩刃，B公司刀盘加工90m后，刀片后刀面大面积磨损，不能再继续使用。双面快魔王加工长度长达110m，另一方面可看出，加工不锈钢时热传导率低，产生的切削热会容易集中在刀具刃口部，加速刀具的磨损，导致刀具寿命短等问题。而双面快魔王同其他公司相比，寿命更长，且磨损进度也是稳定缓慢的。
5. 加工事例
双面快魔王的加工加工事例如下所示。
5.1 碳素钢的高效率加工事例
碳素钢零部件的平面粗加工中，介绍使用双面快魔王(GMX-7050R-22：φ50X7刃)，改善加工效率的事例。
与现用本公司的正角型高进给刀盘(φ50X4刃)相比，约提高1.9倍的切削排出量224.8(cm3/min)。并且，即使悬长是2倍以上，切削动力降低36%，加工时间缩短46%，机床负荷也降低。轴方向的切深量0.5mm、每刃进给提高了1.2倍，大幅提高加工效率(参考图6)。双面快魔王采用多刃型的设计，比现用同直径刀具可更快进给加工。
图6.碳素钢零件高效率加工事例
5.1 长寿命化加工事例
相当P20材料的模具平面粗加工中，介绍使用双面快魔王(GMX-7050R-22：φ50X7刃)，与其他公司产品相比实现长寿命的加工事例。
比现使用其他公司的机夹式刀盘(φ50X7刃)寿命约延长1.7倍(150分钟)，刀片仍属于正常磨损。(参照图7)。即使是断续切削，由于刀片的断面强度比本公司正角型刀具提高1.2倍，并加强刀片锁紧力度，在断续切削中发挥出了不俗的切削性能。
图7.相当P20材质的模具长寿命加工事例
6. 总结
以上叙述的是新产品双面快魔王的特点及性能。与本公司传统的正角刀具相比，可使用的有效刃口更多，同时，具有同等以上的切削排出量，大幅降低了生产成本，在模具、零部件产品的加工中，有效地通过切削加工提高了加工效率，降低了生产成本。黛杰将继续开发新产品、新加工技术，给客户实现高效率加工及降低成本倾尽全力！
