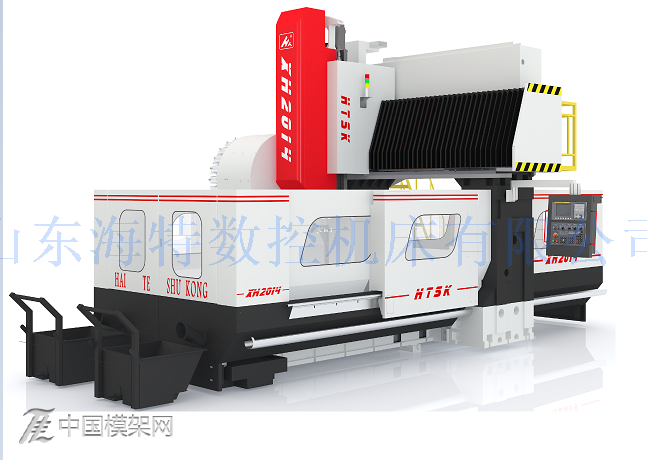

XHS1610小型龙门加工中心主要结构：
该机床为单立柱固定、工作台移动结构，主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。横梁采用梯形式设计，刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨，Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
XHS1610小型龙门加工中心配置：
台湾新代系统 台湾丝杠
日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件
日本发那科系统
可根据客户要求专业设计开发数控设备及加工中心
XHS1610小型龙门加工中心主要技术参数：
|
TRAVELS行程 |
||
|
X-axis travel X轴行程 |
mm |
1600 |
|
Y-axis travel Y轴行程 |
mm |
1200 |
|
Z-axis travel Z轴行程 |
mm |
800 |
|
TABLE工作台 |
||
|
Length长度 |
mm |
1800 |
|
Width宽度 |
mm |
800 |
|
Max Weight Table工作台最大载重 |
kg |
2000 |
|
T-SLOT T型槽 |
||
|
T-SLOT Width槽宽 |
mm |
22 |
|
Number of T-Slots槽数 |
|
5 |
|
Center Distance槽距 |
mm |
170 |
|
ACCURACY精度 |
||
|
Positioning定位精度 |
mm |
300/±0.005 |
|
Repeatability重复定位精度 |
mm |
300/±0.003 |
|
SPINDLE主轴 |
||
|
Taper Size锥度标准 |
|
BT50 |
|
Speed最高转速 |
rpm |
50-4000 |
|
Drive System主轴传动系统 |
|
大扭力齿形带 可配齿轮减速器 |
|
Spindle Motor Power (cont./30min)主轴功率 |
kw |
18.5 |
|
AXES轴 |
||
|
Ballscrew dia XYZ丝杆直径XYZ |
mm |
|
|
Rapid feed rate快速移动 |
m/min |
12/12/10 |
|
Drive System-X/Y/Z 3轴驱动系统 |
|
同轴直接驱动 |
|
GENERAL其他 |
||
|
主轴中心至Z轴导轨距离 |
mm |
165 |
|
主轴端面至工作台面距离 |
mm |
150-950 |
|
龙门最大宽度 |
mm |
1200 |
|
机床尺寸（长X宽X高） |
mm |
5200x2300x3600 |
|
Machine Weight机床净重 |
kg |
15000 |
