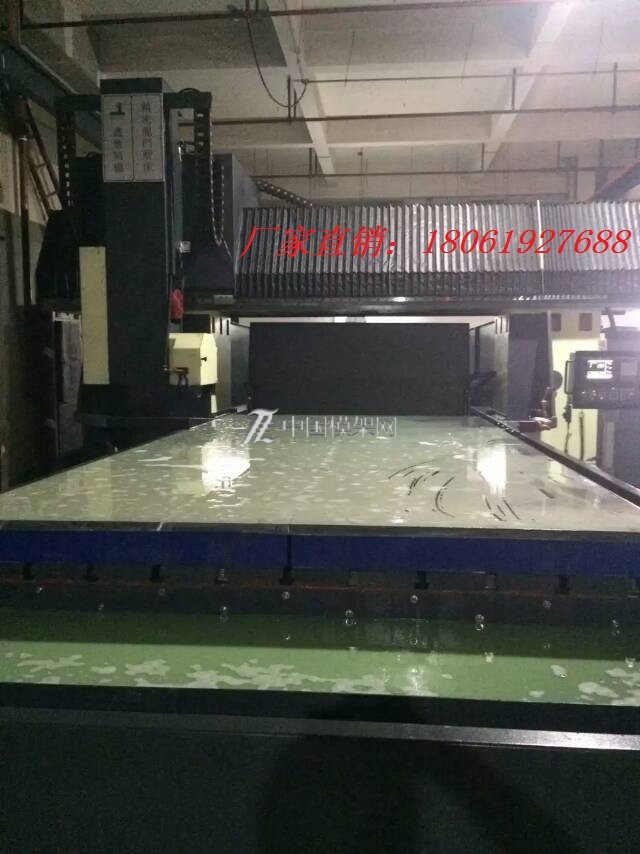

龙门磨床特点：
磨头横向与垂直运动采用PLC控制交流伺服系统,运行平稳可靠.工作台纵向运动,采用液压缸驱动,独立带温控的液压站控制其运动.本机标准配置一个卧式磨头,可据需求增加一个立式万能磨头. 数控龙门磨床
|
型号 参数 |
DFG-3018 |
DFG-4021 |
DFG-5024 |
备注 |
|
加工参数 |
|
|||
|
最大磨削长度 |
3000 |
4000 |
5000 |
|
|
最大磨削宽度 |
1800 |
2100 |
2400 |
|
|
两立柱间距 |
1900 |
2250 |
2550 |
|
|
最大通过高度 |
800 |
1000 |
1000 |
|
|
工作台面积 |
3000*1500 |
4000*1800 |
5000*2000 |
|
|
速度参数（mm/min） |
|
|||
|
工作台速度 |
1200-25000 |
1200-25000 |
1200-25000 |
液压传动 |
|
磨头左右速度 |
20-8000 |
20-8000 |
20-8000 |
|
|
磨头上下速度 |
20-1200 |
20-1500 |
20-1500 |
|
|
磨头上下最小刻度 |
0.005mm |
0.005mm |
0.005mm |
|
|
磨头参数 |
|
|||
|
卧式磨头功率(HP) |
25 |
30 |
30 |
|
|
立式磨头功率(HP) |
7.5 |
10 |
10 |
选配 |
|
立式磨头转速(r/min) |
1450 |
1450 |
1450 |
|
|
立式磨头转速(r/min) |
1450 |
1450 |
1450 |
选配 |
|
卧式磨头砂轮 （mm）外径*宽度*内径 |
500/600*80/100*203/305 |
500/600*80/100*203/305 |
500/600*80/100*203/305 |
|
|
立式磨头砂轮 （mm）外径*宽度*内径 |
355*38*127 |
355*38*127 |
355*38*127 |
|
|
功率参数 |
|
|||
|
工作台马达 |
25 |
25 |
30 |
台湾组件 |
|
磨头左右马达 |
7．5 |
7．5 |
7．5 |
变频/伺服 |
|
磨头上下马达 |
5 |
5 |
5 |
变频/伺服 |
|
|
||||
|
其它参数 |
|
|||
|
外形尺寸（mm） |
8300*4600*3800 |
15000*4700 *3100 |
12500*5000 *4600 |
|
|
机床承重T |
8 |
13 |
18 |
|
|
整机重量T |
33 |
45 |
60 |
|
