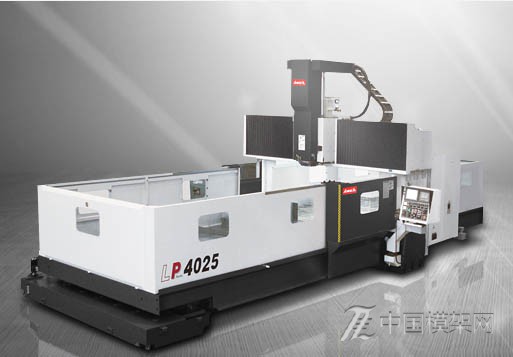

台灣亞崴-LP系列龍門加工中心機

日期:2018-05-23    点击:1    查看原图    全部展开










产品图库说明

LP2516/LP3016/LP4016/LP5016/LP3021/LP4021



LP5021/LP6021/LP3025/LP4025/LP5025/LP6025/LP4033/LP5033/LP6033/LP7033 秉持龙门世家所代表的成熟制造能力与创新研发技术,亚崴 LP 系列龙门型加工中心机,凭藉着大马力、高刚性结构,结合高品质、自动化等周边配备与完整的系列规格尺寸,提供您高效能、高生产力的加工对策;广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用

LP 系列另可选配自动化交换头库与立卧换刀系统成为五面加工机,更弹性的加工能力可充分符合您今日与未来的各种加工需求

LP 产品地图 ( 三轴行程 )

系列化产品线,规格齐全,搭配高弹性之自动化交换头库与立卧换刀系统,提供全自动化、高效能与高生产性之加工性能

模组化的主轴设计,提供不同的切削特性,符合多样化的加工需求

X、Y 轴采用超高刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升

Z 轴采用高刚性硬轨设计,经热处理后再精密研磨,适合重切削。 ( 选用直结式高速主轴,Z 轴可选择滚柱型线性滑轨设计 )



高刚性结构

一体式底座采用复合四滑轨设计,底座尺寸依行程长度比例加大,消除工作台悬垂问题,确保最佳支撑刚性

大跨距对称式中心驱动设计,X 轴滚珠导螺杆在运动轴向中心,提供高精度与重负荷之轴向进给能力,避免因偏置驱动所产生之移动件游离与导轨磨耗不均匀等现象发生

配置螺杆减震机构,降低长尺寸螺杆悬垂回转之震动,提升加工精度

LP-2516 / 3016 / 4016 / 5016 一体式底座,采用滚柱型线性滑轨设计






LP-2516
LP-3016
LP-4016
LP-5016
重要诸元
X 轴行程
2,500 mm
3,000 mm
4,000 mm
5,000 mm
Y 轴行程
1,600 mm
Z 轴行程
760 mm
主轴鼻端至工作台面距离
240 ~ 1,000 mm
双柱间距离
1,700 mm
工作台
工作台尺寸 ( X 方向 )
2,310 mm
3,260 mm
4,200 mm
5,000 mm
工作台尺寸 ( Y 方向 )
1,500 mm
工作台最大载重量
8,000 kg
10,000 kg
12,000 kg
14,000 kg
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 )
主轴内孔规格
BT50 ( ISO50 ) / DIN69871-A ( 选配 )
主轴进给
快速进给速率 X 轴
20,000 mm / min.
20,000 mm / min.
15,000 mm / min.
10,000 mm / min.
快速进给速率 Y 轴
20,000 mm / min.
快速进给速率 Z 轴
15,000 mm / min.
切削进给速率
1 ~ 10,000 mm / min.
刀库
刀库容量
32 支刀 ( 40 选配 )
最大刀具直径 / 邻刀空
O 127 / O 215 mm
最大刀具长度
400 mm
最大刀具重量
20 kg
精度
定位精度 ( JIS B 6338 )
± 0.015 / 全长 mm
定位精度 ( VDI 3441 )
P ≤ 0.020 mm / 全长
P ≤ 0.025 mm / 全长
P ≤ 0.030 mm / 全长
P ≤ 0.040 mm / 全长
重现精度 ( JIS B 6338 )
± 0.003 mm
重现精度 ( VDI 3441 )
Ps ≤ 0.015 mm
Ps ≤ 0.020 mm
Ps ≤ 0.025 mm
Ps ≤ 0.030 mm
一般规格
电力需求
220 ± 10 %
气压压力需求 ( 最少 )
5 ~ 8 ( 5 ) kg / cm²
油压箱容量 ( 油压泵 )
120 liter ( 7.5 HP )
润滑油箱容量
6 liter
切削液容量 ( 切削液泵 )
420 liter ( 1.5 HP )
机器净重
26,000 kg
28,500 kg
33,000 kg
36,000 kg

華東地區總代理~維修保固專業團隊
151-5166-4441   小楊
