台灣亞崴-龍門高速加工中心機

亚崴全新研发的高速机群，传承 [ 龙门世家 ] 的优点，全系列均采用优良的龙门型结构，配置精良的高速主轴，搭载 FANUC 最先进的控制器，以及亚崴 [ 最佳化参数系统 ] 软体，特别适用于高级精密模具业，以及各种产业之精密零组件加工。

本系列产品快速、准确、耐用，为优越的模具高速加工机，是值得您信赖，拓展您事业的开路先锋！

1. 先进新颖的设计

2. 坚强的龙门结构

3. 快速、准确、耐用

4. 优越的模具高速加工机



F-7 高速机 : X / Y　轴最大行程 = 700 x 500 mm

本样机采用 FANUC 31i-MB 控制器，并搭载瑞士 TDM 30,000 rpm 内藏式高速主轴 ( 选购 )



F-87 高速机 : X / Y　轴最大行程 = 800 x 700 mm

本样机采用 FANUC 31i-MB 控制器，并搭载机械所 MIRL-Neo 15,000 rpm 内藏式高速主轴 ( 标准 )

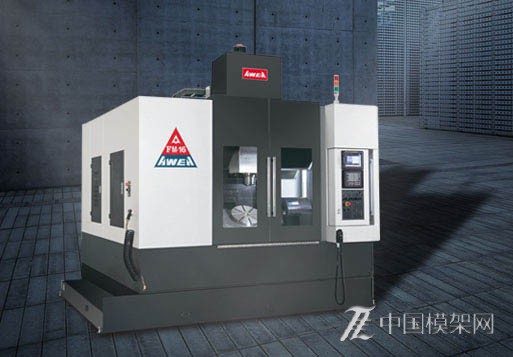

F-16 高速机 : X / Y　轴最大行程 = 1,000 x 600 mm

本样机采用 FANUC 31i-MB 控制器，并搭载日本 FANUC 12,000 rpm 直结式高速主轴





F-101 高速机 : X / Y　轴最大行程 = 1,000 x 1,000 mm

本样机采用 FANUC 31i-MB 控制器，并搭载日本 FANUC 12,000 rpm 直结式高速主轴





高刚性结构 : 适用产业

1. 高级塑胶精密模具

2. 高级车灯模具

3. 通讯产业模具

4. 电子产业模具

5. 电脑产业模具

6. 光学产业模具

7. 精密零组件加工



F-7 坚强的龙门结构



F-16 坚强的龙门结构

F-87 坚强的龙门结构

F-101 坚强的龙门结构





瑞士 TDM 内藏式主轴



项目	编号	最高转速	最大功率	最大扭矩	主轴内孔规格	润滑方式	马达厂牌	机型
1	A22	22,000 rpm	35 kW	60 N.m	短柄 HSK-A63	油气润滑	瑞士 TDM	F-16 F-101
2	A21	21,000 rpm	24 kW	24 N.m	短柄 HSK-E50	油脂润滑	瑞士 TDM	F-7
3	A30	30,000 rpm	24 kW	24 N.m	短柄 HSK-E50	油气润滑	瑞士 TDM	F-7







A22 ( 22,000 rpm ) 主轴功率扭矩图







机械所精密高速主轴( MIRL-Neo )

内藏式主轴



项目	代号	最高转速	最大功率	最大扭矩	主轴内孔规格	润滑方式	马达厂牌	机型
1	M15	15,000 rpm	22 kW	167 N.m	BT 40	油脂润滑	日本 FANUC	F-87 F-16 F-101
2	M20	20,000 rpm	18.5 kW	95 N.m	短柄 HSK-A63	油气润滑	日本 FANUC	F-87 F-16 F-101







直结式主轴



项目	代号	最高转速	最大功率	最大扭矩	主轴内孔规格	润滑方式	马达厂牌	机型
1	B12	12,000 rpm	18.5 kW	118 N.m	BT 40	油脂润滑	日本 FANUC	F-16 F-101
2	B15	15,000 rpm	22 kW	150 N.m	BT 40	油脂润滑	日本 FANUC	F-16 F-101





规格表

X / Y / Z 轴	F-7	F-87	F-16	F-101
X 轴行程 ( 左右 )	700 mm	800 mm	1,000 mm
Y 轴行程 ( 前后 )	500 mm	700 mm	600 mm	1,000 mm
Z 轴行程 ( 上下 )	350 mm	420 mm	500 mm
主轴鼻端至 工作台面距离	150 ~ 500 mm	150 ~ 570 mm	125 ~ 625 mm	175 ~ 683 mm
切削进给速率	24 m / min.		20 m / min.
快速进给速率	30 m / min.		30 m / min.
