台灣亞崴-龍門型五面加工機

日期:2018-05-23    点击:3    查看原图    全部展开










产品图库说明

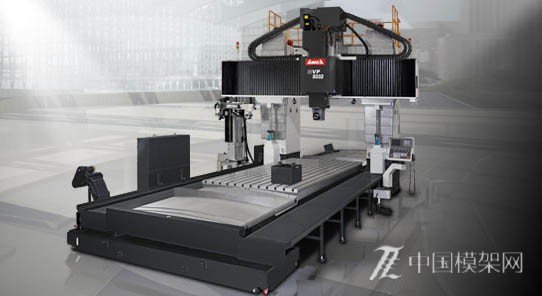

MVP-4032/MVP-5032/MVP-6032



挟带着业界领先科技与高品质零件,MVP 系列动梁式五面龙门加工机,以亚崴高阶量产机型 HVM 系列为基础,结合高刚性动梁结构 ( W 轴 ) 之先进设计,提供您大行程全自动多面加工的强大切削能力,此一系列加工中心机,具备 1,250 mm 超大 W 轴行程、1,000 ~ 1,400 mm Z 轴行程、自动立卧换刀机构、立 / 卧附加头自动交换储仓等多项同级机种所不提供或列为选配之优异特性,可以轻易达成您今日及未来的各种切削需求。

先进主轴设计

标准 4,000 rpm 大扭力两档齿轮无段变速主轴,可依个别加工需求选配直结式或内藏式主轴,加工更有弹性 ( 另可选配主轴中心出水功能 )。

中心对称式主轴系统设计,将主轴、主轴马达、驱动滚珠螺杆及双油压缸和齿轮箱等配置达到最佳化,有效减少温升热变位,并降低不平衡力矩产生,确保长时间加工之精度。

主轴采浮动式松刀设计,可防止松刀时施力于主轴轴承上,确保主轴精度。



重负荷工作台

工作台采四导轨全行程支撑 ( 线轨 × 2、滚柱 / 硬轨 × 2 )

工作台经热处理与精密研磨,最大荷重高达 18,000 kg ( MVP-5032 )



高效能立 / 卧刀具交换系统 ( ATC )

高效率伺服刀库可进行立式或卧式换刀,大幅减少非切削之作业时间

标准 48 支刀刀臂式刀库,另可选配 60 支刀刀库



高刚性结构

底座、立柱及动梁皆采高刚性箱型结构设计,并实施长时间退火程序,确保高精度加工的结构基础

超大尺寸立柱结构,提供动梁强力支撑,避免长时间重切削条件下产生结构变形





X 轴

X 轴滚珠螺杆配置防震机构 ( 行程 6 m 以上机型 ),有效抑制长尺寸螺杆震动变形,确保全行程之加工精度。



Z 轴

Z 轴采用日系 THK NR75 高精密线轨,具备极佳的刚性、耐久性及稳定性。

标准 1,000 mm Z 轴行程, 另可选配 1,200 或 1,400 mm 等加长行程。



W 轴

1,250 mm 超大行程之 W 轴采高刚性硬轨设计,可提供较大的防震阻尼及减低变形量。

W 轴驱动采稳定性领先业界之双伺服同动控制技术,该技术早已应用于亚崴 LG 动柱式龙门机系列,全球销售实绩超过 300 台

动梁位移采双油压缸配重平衡,并以强力油压锁固机构提供任意位置之锁固力,同时有效提升主轴、动梁与门桥于加工时之整体切削刚性



人机介面

标准五面加工座标转换系统,座标系统可随加工面的转换同步变动,有效节省加工时间

标准 FANUC 31i -MB 高速控制器,另提供其它规格控制器可供选择。



标准卧式附加头

采高刚性齿型联轴定位器,提供自动 5 度分度 ( 72 个位置 ) 之多面加工能力。





高弹性加工能力

选配延长头、35 度头、万向头等亚崴自制高品质附加头,加工应用更有弹性。



MVP-32 龙门型五面加工中心机



重要诸元
MVP-4032
MVP-5032
MVP-6032
MVP-7032
X 轴行程
4,000 mm
5,000 mm
6,000 mm
7,000 mm
Y 轴行程
3,200 mm
Z 轴行程
1,000 mm ( 选配 1,200 mm 、1,400 mm )
W 轴行程
1,250 mm
双柱间距离
2,680 mm
主轴鼻端至
工作台面距离
200 ~ 2,450 mm
工作台
工作台尺寸 ( X x Y )
4,020 x 2,400 mm
5,020 x 2,400 mm
6,020 x 2,400 mm
7,020 x 2,400 mm
T 型槽 ( 宽 x 距 )
28 x 200 mm
工作台最大载重量
15,000 kg
18,000 kg
20,000 kg
主轴
最大主轴转速
立式 : 10 ~ 4,000 rpm   ;   卧式 : 20 ~ 2,000 rpm
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴马达扭矩
827 / 977 N-m
主轴拉刀力
1,800 kg
主轴内孔规格
BT 50
刀库
刀库容量
48 支刀 ( 选配 60 刀 )
最大刀具长度
400 mm
最大刀具直径 /
邻刀空
125 / 250 mm
最大刀具重量
25 kg
轴向进给
X 轴快速进给
15 m / min.
10 m / min.
7.5 m / min.
Y 轴快速进给
12 m / min.
Z 轴快速进给
10 m / min.
W 轴快速进给
3 m / min.
切削进给速率
1 ~ 5,000 mm / min.
其他
切削液箱容量
750 L
润滑油箱容量
6 L
油压系统容量
290 L
油压泵马力
7.4 kW ( 10 HP )
气压压力需求
5 kg / cm²
电力需求
AC 220 + 10% 3相 / 80 KVA
控制器
FANUC 31i-MB
机器重量
50,000 kg
55,000 kg
60,000 kg
65,000 kg
外观 ( 长 x 宽 x 高 )
11,000 x 8,540 x 6,260
mm
12,000 x 8,540 x 6,260
mm
13,000 x 8,540 x 6,260
mm
14,000 x 8,540 x 6,260
mm





MVP-40 龙门型五面加工中心机



重要诸元
MVP-4040
MVP-5040
MVP-6040
MVP-7040
X 轴行程
4,000 mm
5,000 mm
6,000 mm
7,000 mm
Y 轴行程
4,000 mm
Z 轴行程
1,000 mm ( 选配 1,200 mm 、1,400 mm )
W 轴行程
1,250 mm
双柱间距离
3,500 mm
主轴鼻端至
工作台面距离
200 ~ 2,450 mm
工作台
工作台尺寸 ( X x Y )
4,020 x 3,010 mm
5,020 x 3,010 mm
6,020 x 3,010 mm
7,020 x 3,010 mm
T 型槽 ( 宽 x 距 )
28 x 200 mm
工作台最
大载重量
15,000 kg
18,000 kg
20,000 kg
主轴
最大主轴转速
立式 : 10 ~ 4,000 rpm   ;   卧式 : 20 ~ 2,000 rpm
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴马达扭矩
827 / 977 N-m
主轴拉刀力
1,800 kg
主轴内孔规格
BT 50
刀库
刀库容量
48 支刀 ( 选配 60 刀 )
最大刀具长度
400 mm
最大刀具直径 /
邻刀空
125 / 250 mm
最大刀具重量
25 kg
轴向进给
X 轴快速进给
15 m / min.
10 m / min.
7.5 m / min.
Y 轴快速进给
10 m / min.
Z 轴快速进给
10 m / min.
W 轴快速进给
3 m / min.
切削进给速率
1 ~ 5,000 mm / min.
其他
切削液箱容量
1,200 L
润滑油箱容量
6 L
油压系统容量
290 L
油压泵马力
7.4 kW ( 10 HP )
气压压力需求
5 kg / cm²
电力需求
AC 220 + 10% 3相 / 80 KVA
控制器
FANUC 31i-MB
机器重量
55,000 kg
60,000 kg
65,000 kg
70,000 kg
外观 ( 长 x 宽 x 高 )
11,000x 9,360x 6,260
mm
12,000x 9,360x 6,260
mm
13,000x 9,360x 6,260
mm
14,000x 9,360x 6,260
mm
