台灣亞崴-LG系列龍門加工中心機

日期:2018-05-23    点击:4    查看原图    全部展开










产品图库说明

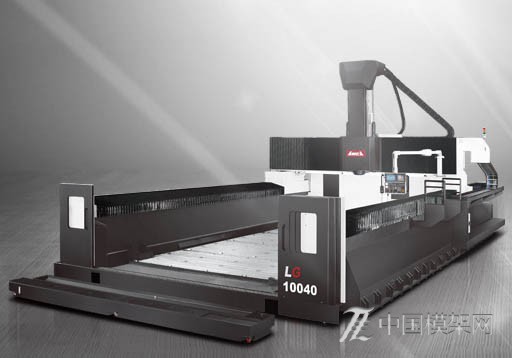

LG 系列



秉持龙门世家所代表的成熟制造能力与创新研发技术,亚崴 LG 系列天车式龙门型加工中心机,运用天车式结构独具之优势,结合独家专利 “横梁下垂调整机构”与大马力、高刚性等特性,提供您超大型工件全方位的加工对策。并因此广为航太、造船、能源以及工具机产业所采用。LG 系列另可选配自动交换头库与立卧换刀系统成为五面加工机,更为弹性的加工能力可充分符合您今日与未来的各种加工需求。

系列化之产品线,规格齐全。搭配高性能自制附加头模组与自动头库、立卧换刀系统,提供高附加价值大型工件之产出能力

模组化之齿轮式或内藏式主轴设计,提供不同的切削特性,符合多样化的加工需求

2,500 kg/m² 重负荷固定式工作台,满足重型工件的各种加工需求

落地式刀库配置于机台后侧,换刀迅速且操作与维护更为方便

大型分离式水箱与工作台两侧之螺旋卷屑器,方便人员维护,提高切屑移除效率并确保冷却效能

天车式结构设计提供极佳且稳定之动态精度。同时占地面积较定柱式机型减少 40% 以上



高刚性结构

结合模组化设计理念与独家专利技术,提供 LG 系列商品化超大型加工机之能力,并领先台湾业界推出 7,000 mm 横梁之超大型加工中心机“ LG-20070 ”

重负荷工作台采高刚性双层结构设计,承载重型工件不易变形。而落地式设计可使得工作台与地基紧密的结合,有效抑制切削震动,确保加工精度

模组化 X 轴

工作台、侧柱等结构皆采模组化设计,X 轴行程可依需求弹性加长,满足各种超大型工件之加工需求

X 轴采用亚崴伺服同动控制技术,可确保最佳之动态精度

横梁下垂调整机构 ( 独家专利 )

有效克服物理极限,降低 7,000 mm 以上超大跨距横梁之自重变形,确保最佳之加工精度

所有结构件皆透过 FEM 有限元素分析,具有设计最佳化,结构轻量化等优点,确保整机最佳结构刚性

横梁、侧柱皆采高刚性结构设计,且横梁与滑座接触面经过精密手工铲花程序,确保最佳组装精度、结构强度及均衡负载

Z 轴采用重负荷滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升

X 轴行程 4 m / 5 m 之机型 采用大尺寸双导螺杆、双伺服马达及双线性光学尺同步控制驱动,将同动误差降至最低,确保最佳动态精度

X 轴行程 6 m 以上之机型 采用专利无背隙齿轮齿条结构搭配 1μm 高解析度之线性光学尺,确保极致的动态精度



LG-30 系列 天车式龙门型加工中心机



重要诸元
X 轴行程
4,000 mm
5,000 mm
6,000 mm
8,000 mm
10,000 mm
Y 轴行程
3,000 mm
Z 轴行程
1,000 mm
主轴鼻端至工作台面距离
200 ~ 1,200 mm
双柱间距离 ( 加挡水板 )
3,800 mm ( 3,500 mm )
工作台
工作台尺寸 ( X 方向 )
4,000 mm
5,000 mm
6,000 mm
8,000 mm
10,000 mm
工作台尺寸 ( Y 方向 )
2,800 mm
工作台最大载重
2,500 kg/m²
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 )
6,000 / 8,000 内藏式主轴 ( 选配 )
主轴内孔规格
BT50 ( 7 / 24 )
三轴进给
X 轴快速进给速率
12 m/min.
10 m/min.
20 m/min.
20 m/min.
20 m/min.
Y 轴快速进给速率
15 m/min.
Z 轴快速进给速率
10 m/min.
切削进给速率
10 m/min.
刀库
刀库容量
32
最大刀具直径 / 邻刀空
O 127 / 215 mm
最大刀具长度
350 mm
最大刀具重量
20 kg
精度
定位精度
( JIS B 6338 )
± 0.015 mm / 全长
定位精度
( VDI 3441 ) / 全长
P = 0.025 mm
P = 0.030 mm
P = 0.035 mm
P = 0.040 mm
P = 0.050 mm
定位精度
( VDI 3441 ) Y / Z 轴
P = 0.025 mm / 全长
重现精度
( JIS B 6338 )
± 0.003 mm
重现精度
( VDI 3441 )
Ps = 0.018 mm
Ps = 0.022 mm
Ps = 0.026 mm
Ps = 0.030 mm
Ps = 0.038 mm
重现精度
( VDI 3441 ) Y / Z 轴
Ps = 0.020 mm
一般规格
电力需求
220 ± 10 %
气压需求 ( 最少 )
5 ~ 8 kg/cm²
油压箱容量
120 liter
润滑油箱容量
6 liter
切削液容量
1,100 liter





LG-40 系列 天车式龙门型加工中心机



重要诸元
X 轴行程
5,000 mm
6,000 mm
8,000 mm
10,000 mm
Y 轴行程
4,000 mm
Z 轴行程
1,000 mm
主轴鼻端至工作台面距离
200 ~ 1,200 mm
双柱间距离 ( 加挡水板 )
4,800 mm ( 4,500 mm )
工作台
工作台尺寸 ( X 方向 )
5,000 mm
6,000 mm
8,000 mm
10,000 mm
工作台尺寸 ( Y 方向 )
3,800 mm
工作台最大载重
2,500 kg/m²
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 )
6,000 / 8,000 内藏式主轴 ( 选配 )
主轴内孔规格
BT50 ( 7 / 24 )
三轴进给
X 轴快速进给速率
10 m/min.
20 m/min.
20 m/min.
20 m/min.
Y 轴快速进给速率
15 m/min.
Z 轴快速进给速率
10 m/min.
切削进给速率
10 m/min.
刀库
刀库容量
32 ( 60 选配 )
最大刀具直径 / 邻刀空
O 127 / 215 mm
最大刀具长度
350 mm
最大刀具重量
20 kg
精度
定位精度
( JIS B 6338 )
± 0.015 mm / 全长
定位精度
( VDI 3441 ) / 全长
P = 0.030 mm
P = 0.035 mm
P = 0.040 mm
P = 0.050 mm
定位精度
( VDI 3441 ) Y / Z 轴
P = 0.030 mm / 全长
重现精度
( JIS B 6338 )
± 0.003 mm
重现精度
( VDI 3441 )
Ps = 0.022 mm
Ps = 0.026 mm
Ps = 0.030 mm
Ps = 0.038 mm
重现精度
( VDI 3441 ) Y / Z 轴
Ps = 0.025 mm
一般规格
电力需求
220 ± 10 %
气压需求 ( 最少 )
5 ~ 8 kg/cm²
油压箱容量
120 liter
润滑油箱容量
6 liter
切削液容量
1,300 liter





LG-50 系列 天车式龙门型加工中心机



重要诸元
X 轴行程
6,000 mm
8,000 mm
10,000 mm
14,000 mm
Y 轴行程
5,000 mm
Z 轴行程
1,000 mm
主轴鼻端至工作台面距离
200 ~ 1,200 mm
双柱间距离 ( 加挡水板 )
5,800 mm
工作台
工作台尺寸 ( X 方向 )
6,000 mm
8,000 mm
10,000 mm
14,000 mm
工作台尺寸 ( Y 方向 )
4,800 mm
工作台最大载重
2,500 kg/m²
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 )
6,000 / 8,000 内藏式主轴 ( 选配 )
主轴内孔规格
BT50 ( 7 / 24 )
三轴进给
X 轴快速进给速率
20 m/min.
Y 轴快速进给速率
12 m/min.
Z 轴快速进给速率
10 m/min.
切削进给速率
10 m/min.
刀库
刀库容量
32 ( 60 选配 )
最大刀具直径 / 邻刀空
O 127 / 215 mm
最大刀具长度
350 mm
最大刀具重量
20 kg
精度
定位精度
( JIS B 6338 )
± 0.015 mm / 全长
定位精度
( VDI 3441 ) / 全长
P = 0.035 mm
P = 0.040 mm
P = 0.050 mm
P = 0.060 mm
定位精度
( VDI 3441 ) Y / Z 轴
P = 0.040 mm / 全长
重现精度
( JIS B 6338 )
± 0.003 mm
重现精度
( VDI 3441 )
Ps = 0.026 mm
Ps = 0.030 mm
Ps = 0.038 mm
Ps = 0.045 mm
重现精度
( VDI 3441 ) Y / Z 轴
Ps = 0.030 mm
一般规格
电力需求
220 ± 10 %
气压需求 ( 最少 )
5 ~ 8 kg/cm²
油压箱容量
120 liter
润滑油箱容量
6 liter
切削液容量
1,600 liter





LG-70 系列 天车式龙门型加工中心机



重要诸元
X 轴行程
10,000 mm
20,000 mm
Y 轴行程
7,000 mm
Z 轴行程
1,000 mm
主轴鼻端至工作台面距离
200 ~ 1,200 mm
双柱间距离 ( 加挡水板 )
7,800 mm ( 7,500 mm )
工作台
工作台尺寸 ( X 方向 )
10,000 mm
20,000 mm
工作台尺寸 ( Y 方向 )
6,800 mm
工作台最大载重
2,500 kg/m²
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
4,000 齿轮式主轴 ( 标准 )
5,000 / 6,000 齿轮式主轴 ( 选配 )
6,000 / 8,000 内藏式主轴 ( 选配 )
主轴内孔规格
BT50 ( 7 / 24 )
三轴进给
X 轴快速进给速率
15 m/min.
Y 轴快速进给速率
12 m/min.
Z 轴快速进给速率
10 m/min.
切削进给速率
10 m/min.
刀库
刀库容量
32 ( 60 选配 )
最大刀具直径 / 邻刀空
O 127 / 215 mm
最大刀具长度
350 mm
最大刀具重量
20 kg
精度
定位精度
( JIS B 6338 )
± 0.015 mm / 全长
定位精度
( VDI 3441 ) / 全长
P = 0.050 mm
P = 0.010 mm
定位精度
( VDI 3441 ) Y / Z 轴
P = 0.040 mm / 全长
( 光学尺 )
重现精度
( JIS B 6338 )
± 0.003 mm
重现精度
( VDI 3441 )
Ps = 0.038 mm
Ps = 0.080 mm
重现精度
( VDI 3441 ) Y / Z 轴
Ps = 0.030 mm
( 光学尺 )
一般规格
电力需求
220 ± 10 %
气压需求 ( 最少 )
5 ~ 8 kg/cm²
油压箱容量
120 liter
润滑油箱容量
6 liter
切削液容量
1,800 liter
華東地區總代理~維修保固專業團隊
151-5166-4441   小楊
