台灣亞崴-SP系列龍門加工中心機

日期:2018-05-23    点击:2    查看原图    全部展开










产品图库说明

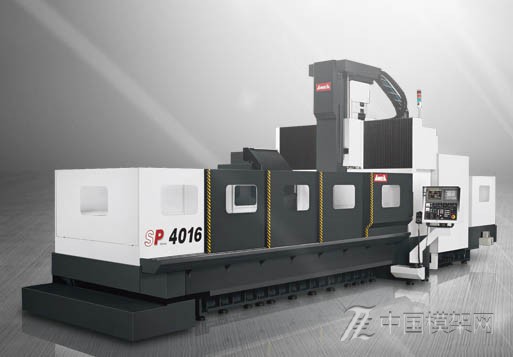

SP2016/SP3016/SP4016



秉持龙门世家所代表的成熟制造能力与创新研发技术,亚崴 SP 系列龙门型加工中心机,凭藉着大马力、高刚性结构,结合高品质、自动化等周边配备与完整的系列规格尺寸,提供您高效能、高生产力的加工对策;广为全球知名汽车工业、精密模具工业、航太工业与能源工业等加工大厂所采用

SP 产品地图 ( 三轴行程 )

凭藉先进的研发技术与严格的装配检验流程,将 SP 超高性能龙门型加工中心机的刚性、加工效率与精度发挥到极致

模组化的主轴设计,提供不同的切削特性,符合多样化的加工需求

X、Y 轴采用超高刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升

Z 轴采用高刚性硬轨设计,经热处理后再精密研磨,适合重切削。 ( 选用直结式高速主轴,Z 轴可选择滚柱型线性滑轨设计 )



高刚性结构

门桥与底座采用一体成型的铸件结构设计,接触面皆经过精密手工铲花程序,确保最佳组装精度、结构 强度及均衡负载

工作台采用双层加强肋中空抑震结构,提升加工的稳定度

所有结构件皆透过 FEM 有限元素分析,具有设计最佳化、结构轻量化等优点,确保整机最佳结构刚性



主轴端面精密铲花

优异的品质源自于精湛的铲花工艺,所有接触面皆经过精密手工铲花程序

精度回馈系统

采用半闭回路设计,螺杆尾端直接与解码器连结,精确反应螺杆转动位置,确保良好的定位精度

轴向进给跳脱机构

三轴螺杆皆配置机械式扭力限制器,有效减少因过负载或撞机对机器造成的损害






SP-2016
SP-3016
SP-4016
重要诸元
X 轴行程
2,100 mm
3,060 mm
4,000 mm
Y 轴行程
1,600 mm
Z 轴行程
760 mm
主轴鼻端至工作台面距离
240 ~ 1,000 mm
双柱间距离
1,700 mm
工作台
工作台尺寸 ( X 方向 )
2,310 mm
3,260 mm
4,200 mm
工作台尺寸 ( Y 方向 )
1,500 mm
工作台最大载重量
8,000 kg
10,000 kg
12,000 kg
主轴
主轴马达 ( 连续 / 30 分 )
22 / 26 kW ( 30 / 35 HP )
主轴转速
6,000 rpm ; 8,000 / 10,000 rpm 直结式主轴 ( 选配 )
主轴内孔规格
BT50 ( ISO50 ) / DIN69871-A ( 选配 )
主轴进给
快速进给速率 X 轴
20,000 mm / min.
20,000 mm / min.
15,000 mm / min.
快速进给速率 Y 轴
20,000 mm / min.
快速进给速率 Z 轴
15,000 mm / min.
切削进给速率
1 ~ 10,000
mm / min.
刀库
刀库容量
32 支刀 ( 60 / 90 / 120 选配 )
最大刀具直径 / 邻刀空
O 127 / 215 mm
最大刀具长度
350 mm
最大刀具重量
20 kg
精度
定位精度 ( JIS B 6338 )
± 0.015 mm / 全长
定位精度 ( VDI 3441 )
P ≤ 0.020 mm / 全长
P ≤ 0.025 mm / 全长
P ≤ 0.030 mm / 全长
重现精度 ( JIS B 6338 )
± 0.003 mm
重现精度 ( VDI 3441 )
Ps ≤ 0.015 mm
Ps ≤ 0.020 mm
Ps ≤ 0.025 mm
一般规格
电力需求
220 ± 10 %
气压压力需求 ( 最少 )
5 ~ 8 ( 5 ) kg / cm²
油压箱容量 ( 油压泵 )
120 liter ( 10 HP )
润滑油箱容量
6 liter
切削液容量 ( 切削液泵 )
450 liter ( 1.5 HP )
机器净重
23,000 kg
27,500 kg
30,000 kg
