MEGA 5 系列



亚崴最新 MEGA5 龙门型五轴加工机系列,凭藉着数十年所累积的龙门型加工机制造技术与经验,结合世界一流之高品质五轴头制造技术,可在工件一次装夹的情况下,藉由 X、Y、Z、B、C 五轴同动控制,同步完成立式、卧式与各种自由角度的加工,大幅提升大型工件的加工效能与生产效率,充分符合各种不同产业的加工需求。

可依不同的加工应用选择 HSK-A100 12,000 rpm 大扭矩输出的强力重切削主轴或 HSK-A63 24,000 rpm 的高速主轴;针对不同的工件尺寸与重量可选择定柱式或天车式的机械结构设计。全方位的切削解决方案,提供您晋升高附加价值产品领域的最佳选择。

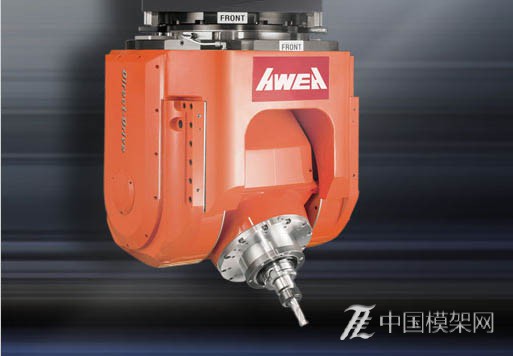

高刚性 B 、 C 轴旋转头结构

采用模组化设计,对称式叉型 ( FORK ) 结构,并于两侧配用直驱马达驱动,内藏式主轴动力经由旋转轴中间传递

旋转头采用一体成型 GGG40 等级球墨铸铁结构,相较同级机种具备更高的结构刚性与抑震性

B、C 轴以义制 Technai 直驱马达驱动并结合高性能油压煞车系统,相较传统采用蜗杆蜗轮之传动结构,具备更高的精度、零背隙与零磨耗等多项优点

水冷式冷却回路设计,有效抑制温升变化

配合客户加工需求,可选购主轴中心出水功能 ( form A / 20 Bar )



1 秒快速完成定位及夹持, 10,000 N-m 油压夹持力

高刚性交叉滚柱轴承 ( 内径 B 轴:150 mm / C 轴:320 mm ),可提高承受轴向负荷、径向负荷以及径向、轴向耦合负荷

碟式油压煞车系统装置,有效锁住两端旋转轴,可满足固定角度重切削之需求

高解析高精度绝对式编码器,有效提升 B 、 C 轴之效率与精度



高速 / 大功率输出的精密主轴

MEGA5 全系列内藏式主轴可依加工需求选用搭载 HSK-A100 大扭矩输出的强力重切削主轴,或 HSK-A63 24,000 rpm 的高速主轴。使得本系列不仅适用于高速精密切削,亦可于较低转速时轻易完成重切削加工

最大扭矩输出 314 N-m



MEGA 5P 系列 超高性能龙门型五轴加工机

系列化产品线,规格齐全,定柱式龙门型加工机结构,搭配 MEGA5 高性能旋转五轴头,提供全自动化、高效能与高生产性之加工性能。

工作台移动式设计,具备极高的机台稳定性、切削刚性与加工性能,适合各种材料重切削的加工需求。

X 、 Y 轴采用超高刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色,刚性与控制性大幅提升。

Z 轴采用大尺寸线性滑轨设计,搭配加大鞍座与高刚性箱型头部结构,提供最佳切削刚性。

一体式底座采用复合四滑轨设计,底座尺寸依行程长度比例加大,消除工作台悬垂问题,确保最佳支撑刚性。

大跨距对称式中心驱动设计,X 轴滚珠导螺杆在运动轴向中心,提供高精度与重负荷之轴向进给能力,避免因偏置驱动所产生之移动件游离与导轨磨耗不均匀等现象发生。

配置螺杆减震机构,降低长尺寸 ( 6 m 以上 ) 螺杆悬垂回转之震动,提升加工精度。

搭配炼式 40T 刀库,有效提升加工效率,换刀程序皆在机器加工区域以外完成,确保刀具不受切屑污染。



MEGA 5G 系列 超高性能龙门型五轴加工机

天车式龙门型加工机结构,节省占地空间,搭配 MEGA5 高性能旋转五轴头,提供多功能、高荷重与超大切削范围之加工性能。

天车式结构,提供最高的结构刚性与高动态性能。X 轴行程可依加工需求客制化,Y 轴搭配独家专利 " 横梁下垂调整机构 ",行程最大可达 7 m。

X 轴采双导螺杆、双伺服马达及双线性光学尺同步控制驱动,确保极致的动态精度。

Y 轴采用超高刚性滚柱型线性滑轨,兼具硬轨的重切削刚性与线性滑轨的快速移动、低磨耗等特色。

Z 轴采用大尺寸线性滑轨设计,搭配加大鞍座与高刚性箱型头部结构,提供最佳切削刚性。

X 轴行程 6 m 以上、Y 轴行程 7 m 之机型,进给系统改采无背隙齿轮齿条结构搭配解析度 1 μm 之线性光学尺,确保大型机台极致的移动精度。

搭配伞型 20T 刀库 ( 最大可扩充至 40T ),有效提升加工效率,换刀程序皆在机器加工区域以外完成,确保刀具不受切屑污染。



重要诸元
MEGA5 P3025
MEGA5 P4025
MEGA5 P5025
MEGA5 P6025
X 轴行程
3,000 mm
4,000 mm
5,000 mm
6,000 mm
Y 轴行程
3,200 mm ( 立式 ) / 2,500 mm ( 卧式 )
Z 轴行程
1,000 mm ( 选配 1,200 / 1,400 mm )
双柱间距离
2,700 mm
主轴鼻端至工作台面距离
200 ~ 1,200 mm
90° 中心线至工作台距离
550 mm
