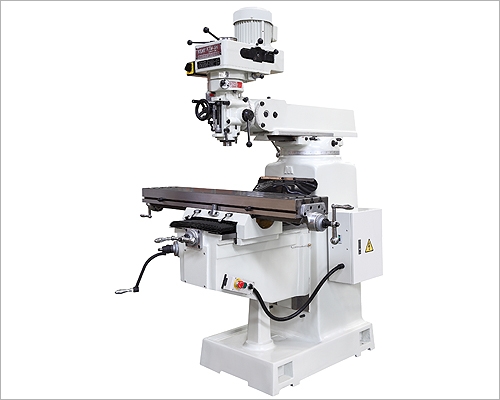

铣床
日期:
2016-01-26
点击:
3
查看原图
全部展开
简介:
产品图库说明
特性:
3H:左右(X轴)与上下(Z轴)导轨为燕尾导轨,前后(Y轴)导轨采方型导轨
4H:左右(X轴)导轨为燕尾导轨,上下(Z轴)与前后(Y轴)导轨采方型导轨
高刚性铸件体
整机铸件用高刚性高级铸铁铸造,主机座内部经过特殊处理,经过精确计算和长期使用验证,变形度小,好稳定性。
传动导轨
导轨精经热处理后研磨,搭配Turcite –B与手工铲刮保证工作台在负荷的情况下,减低阻尼系数,确保工作台之平稳运行与切削精度。
高精度之主轴设计
本机主轴搭配CP4级精密斜角滚珠轴承与动平衡后,安装于机头座上,保证主轴之运转平稳。
规格参数:
项目
单位
KTM-3H/4H
工作台尺寸(宽*长)
mm
254×1270
工作台负载
kgs
300
(未安装进刀器)X/Y/Z三轴行程
mm
840/390/320
(安装自动进刀器)X/Y/Z三轴行程
mm
805/360/320
铣头旋转角度
45°(前/后 左/右)
伸出臂行程
mm
540
主轴升降套行程
mm
127
主轴自动进给
mm/rev
0.045/0.086/0.142
主轴锥度
R8,NT30
主轴马力
hp
3
主轴转速(50Hz)
rpm
65-4660,16速
机械净重
kgs
1100
包装尺寸(长*宽*高)
mm
1700×1600×2000
